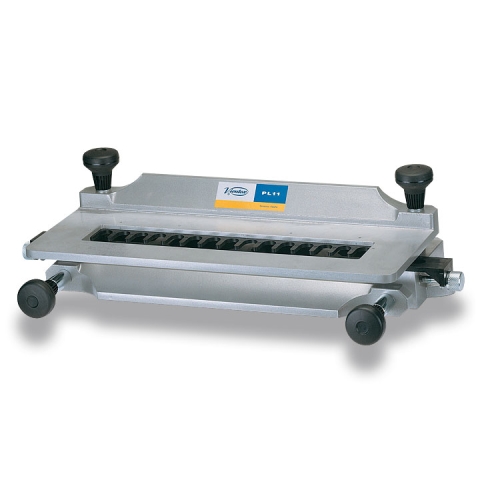

Приспособление для нарезки шипов Virutex PL11

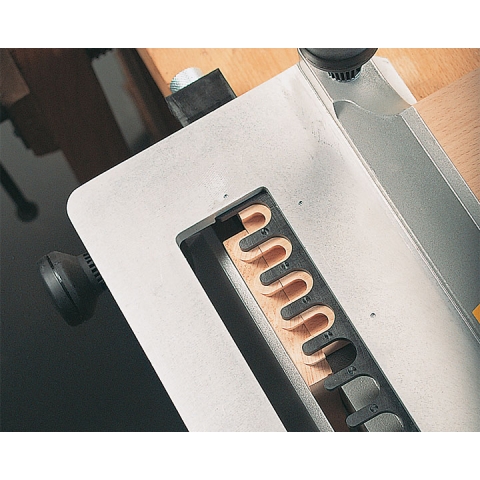

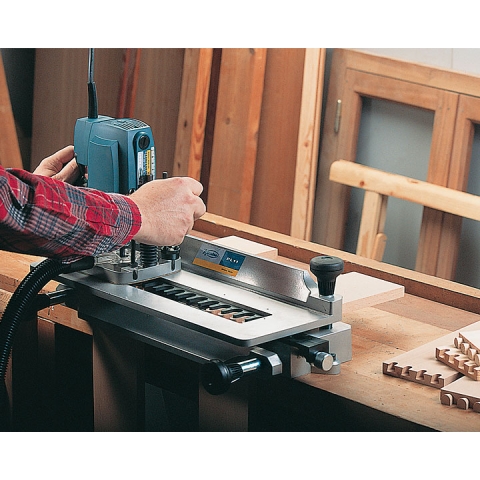

Прецизионное приспособление для формирования шипового соединения. Серийно комплектуется шаблоном с шагом 26 мм, который можно заменить дополнительным шаблоном с другим шагом. Снабжено упорами для фрезеруемых деталей, обеспечивающими высокое качество шипового соединения. За один установ нарезаются шипы во всех четырех деталях. Заготовки устанавливаются попарно в горизонтальной и вертикальной плоскостях со смещением, соответствующим шагу.  Может использоваться с фрезерами FR66P,  FR160P, FRE160P, FR277R, FR278R или AS93 с плунжерной насадкой СА66F. Подошва фрезера полностью базируется на рабочем столе, что обеспечивает стабильность обработки и исключает вероятность повреждения шипа.

• Приспособление должно быть закреплено на рабочем столе. Надежное закрепление - залог качества выполнения работ.

• Начальная точка фрезерования шипов регулируется в зависимости от шага.

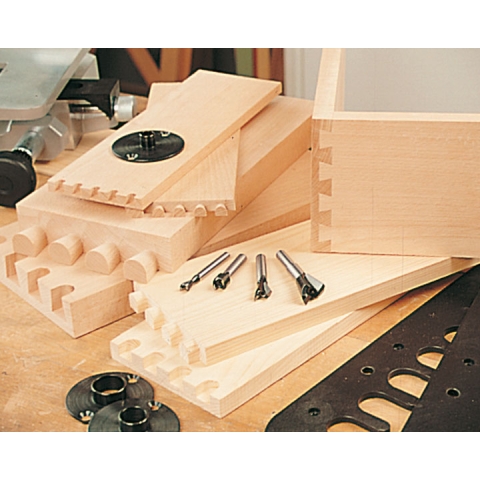

• При использовании дополнительной оснастки можно получить четыре типа шипового соединения с одинаково высоким качеством.
